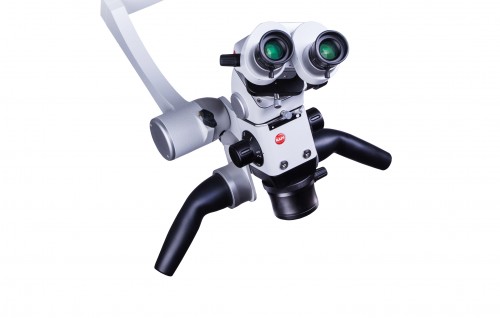

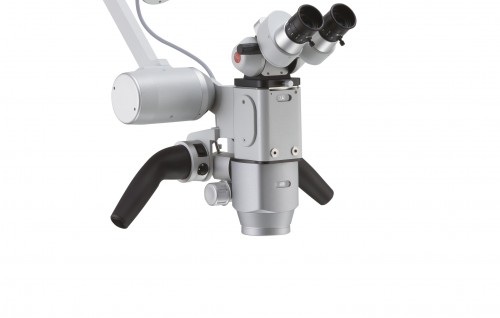

Οδοντιατρικό Μικροσκόπιο Kaps SOM 1100-1450

Η χρήση φακού μεταβλητής εστιακής απόστασης λύνει πολλαπλά προβλήματα κατά την χρήση του μικροσκοπίου και αποτελεί καινοτομία τόσο στην ΩΡΛ όσο και στην Οδοντιατρική.
Στην ΩΡΛ ειδικότητα ο φακός που χρησιμοποιείται στην Λαρυγγολογία έχει εστιακή απόσταση 350-400 mm και δεν εξυπηρετεί κατά την χρήση του μικροσκοπίου στην Ωτοχειρουργική στην οποία συνήθως η εστιακή απόσταση είναι 200-250 mm.
Ομοίως και στην Οδοντιατρική η χρήση του μικροσκοπίου σε όλη τη στοματική κοιλότητα, η έμμεση επισκόπηση μέσω του καθρέφτη, αλλά και η θέση του ασθενούς απαιτεί μεγάλες αποστάσεις από το πεδίο εργασίας, που δεν μπορεί να καλύψει η μικροεστίαση στον φακό.
Η KAPS σε συνεργασία με την ΑΛΦΑΜΕΝΤ διαθέτει δύο επιλογές για την χρήση φακού μεταβλητής εστιακής απόστασης:

1. KAPS VariFlex 100, με εύρος εστίασης από 220 mm έως 320 mm. Η ρύθμιση γίνεται χειροκίνητα και η αναβάθμιση αυτή μπορεί να γίνει σε οποιοδήποτε μικροσκόπιο όσο παλιό και αν είναι. Ο φακός τοποθετείται πολύ εύκολα, βιδώνοντάς τον στην θέση του παλιού.
2. Kaps Vario – Objective, με εύρος εστίασης από 200 mm έως 420mm. Η ρύθμιση γίνεται χειροκίνητα ή ηλεκτροκίνητα στην έκδοση με τα μαγνητικά φρένα και το ηλεκτροκίνητο ZOOM. Το όλο σύστημα, προσαρτάται στην κεφαλή του μικροσκοπίου και μπορεί να προστεθεί από την αρχή ή σε μελλοντική αναβάθμιση.

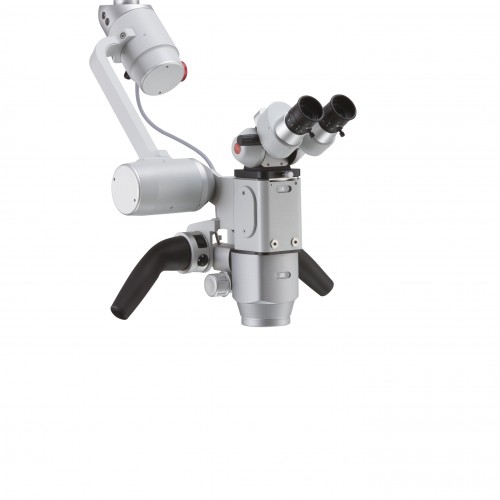

Σε όλες τις εκδόσεις του Οδοντιατρικού μικροσκοπίου μπορεί να προστεθεί σύστημα φακών για αβαθμίδωτη μεγέθυνση ΖΟΟΜ. H αρχική και τελική μεγέθυνση δεν αλλάζει σε σχέση με το βασικό μικροσκόπιο με τις 5 μεγεθύνσεις. Η ρύθμιση της μεγέθυνσης γίνεται χειροκίνητα ή ηλεκτροκίνητα στην ηλεκτροκίνητη έκδοση του μικροσκοπίου.

Για την αποθήκευση εικόνων σε υψηλή ανάλυση αλλά και την βιντεοσκόπηση της εξέτασης ή της επέμβασης και την προβολή της εικόνας του μικροσκοπίου/κολποσκοπίου σε οθόνη απαιτείται:

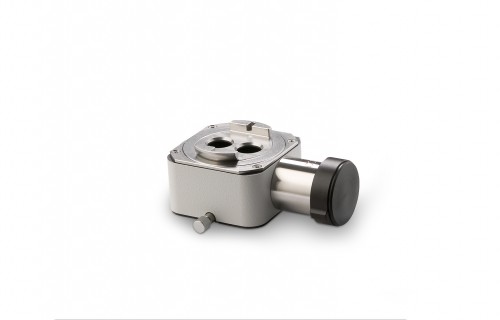

• Διαχωριστής δέσμης φωτός (Beam splitter)

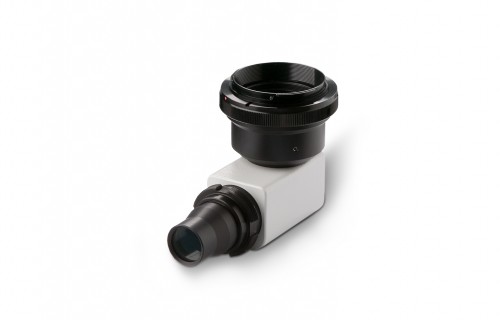

• Οπτικός σωλήνας ζεύξης (Photo tube) με ειδικό συνδετικό για την προσαρμογή DSLR μηχανής του οίκου Canon ή Nikon ή Sony (μόνο για τα μοντέλα της σειράς NEX ή α6000 και μεταγενέστερα)
• Η αντίστοιχη ψηφιακή φωτογραφική
• Οθόνη

Το όλο σύστημα, εκτός της οθόνης και του βιντεοεκτυπωτή, προσαρτάται στην κεφαλή του μικροσκοπίου/κολποσκοπίου και μπορεί να προστεθεί από την αρχή ή σε μελλοντική αναβάθμιση.
Επίσης ο διαχωριστής δέσμης μπορεί να είναι διπλός και να διαθέτει δύο εξόδους. Μια για ψηφιακή φωτογραφική μηχανή DSLR και μία για βιντεοκάμερα ή σύστημα συμπαρατήρησης.

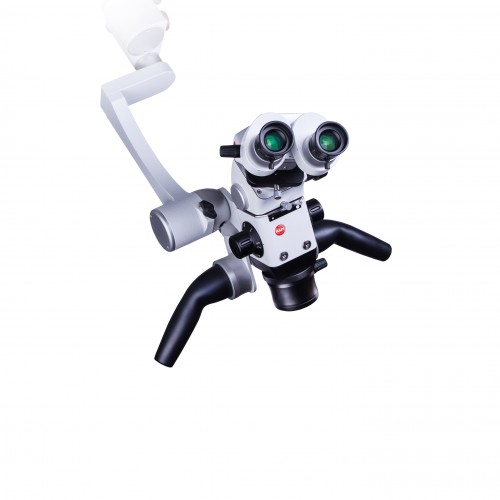

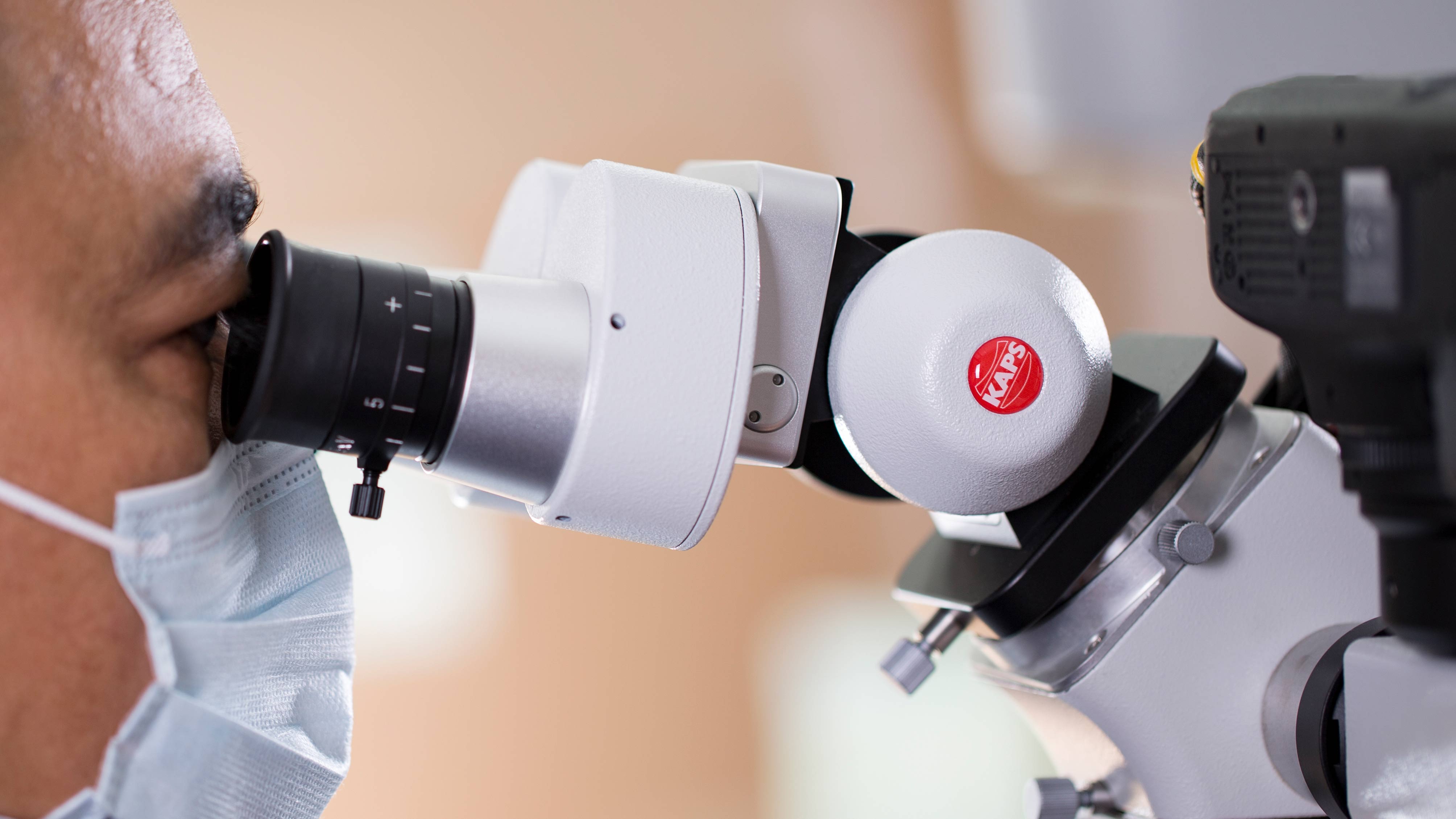

Στην Οδοντιατρική η στάση του χειρουργού πρέπει να είναι κατά το δυνατόν με την πλάτη ίσια. Για να επιτευχθεί αυτό χρειάζεται ο διοφθάλμιος σωλήνας να προεξέχει από την κεφαλή του μικροσκοπίου.

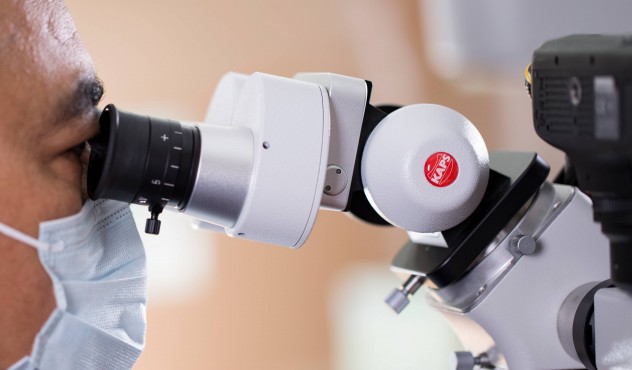

Ο KAPS λύνει αυτό το πρόβλημα με την χρήση της προέκτασης του διοφθάλμιου σωλήνα με γωνία 45⁰. Αυτή η προέκταση μπορεί να περιλαμβάνει και τον διαχωριστή δέσμης για το σύστημα βιντεοσκόπισης/ φωτογράφισης, ενώ επίσης διαθέτει και δακτύλιο περιστροφής των προσοφθαλμίων κατά ± 24⁰, κερδίζοντας ακόμα ένα βαθμό ελευθερίας στην εργονομία του χειρουργού.

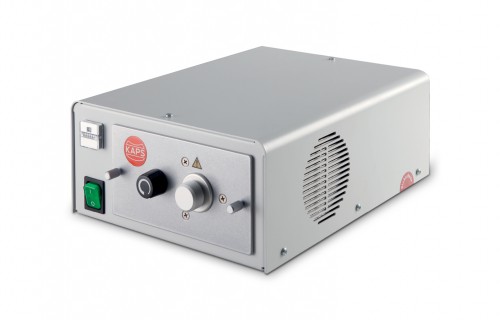

Η πηγή Xenonlux 180 είναι πηγή φωτισμού με λυχνία Xenon ισχύος 180W. Τοποθετείται στον περιστροφικό βραχίονα διατηρώντας την υπάρχουσα πηγή φωτισμού αλογόνου σαν εφεδρική.
Ο φωτισμός Xenon παρέχει λαμπρό φώς με υψηλή θερμοκρασία χρώματος προσομοιάζοντας το φως ημέρας. Είναι ιδανικό για ΩΡΛ χειρουργική και Οδοντιατρικές εφαρμογές.

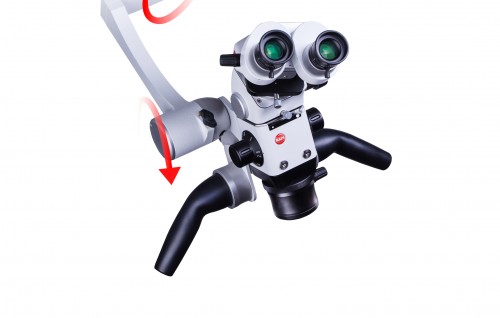

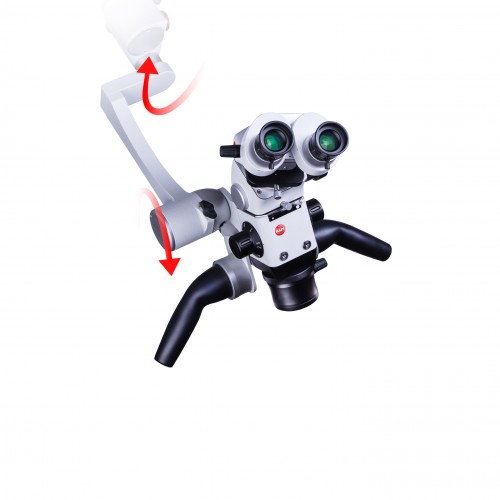

Το σύστημα Free-motion παρέχει άριστη εργονομία και ευελιξία στον χειρουργό. Η τοποθέτηση της κεφαλής του μικροσκοπίου στο πεδίο εργασίας γίνεται με το πάτημα ενός πλήκτρου στην χειρολαβή και η ακινητοποίησή της είναι ακαριαία και σταθερή.
Το σύστημα μαγνητικών φρένων έχει ενσωματωμένο μηχανισμό αντιστάθμισης του βάρους της κεφαλής και των εξαρτημάτων που προσαρτώνται σε αυτή. Αποτέλεσμα αυτού είναι η κίνηση της κεφαλής με την απενεργοποίηση του φρένου να γίνεται με το ένα χέρι. Το σύστημα Free motion μπορρεί να τοποθετηθεί σε όλες τις εκδόσεις του μικροσκοπίου kaps 1100-1450.

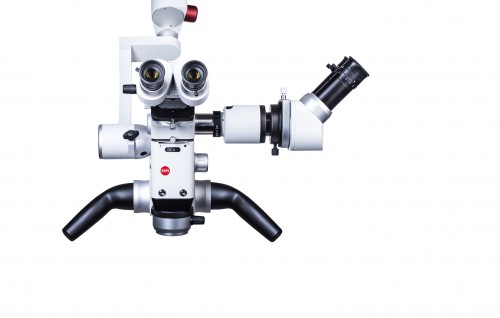

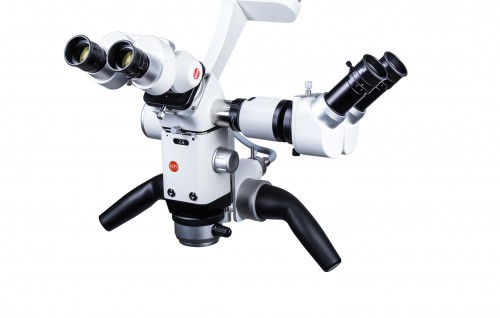

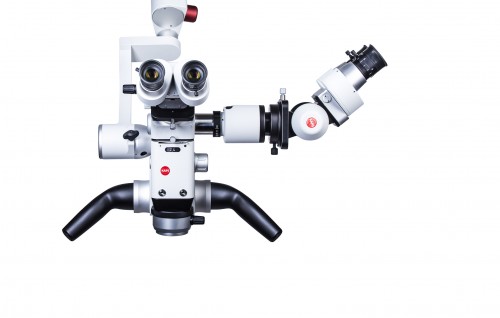

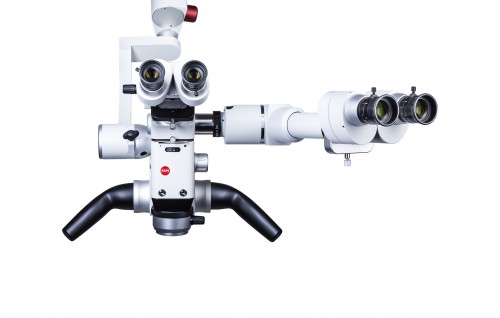

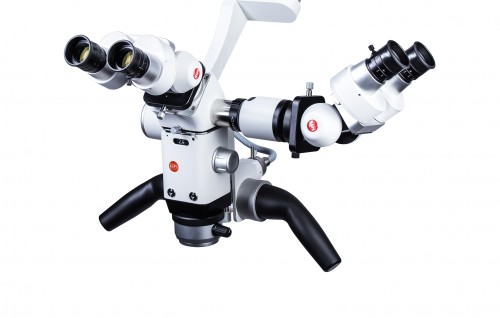

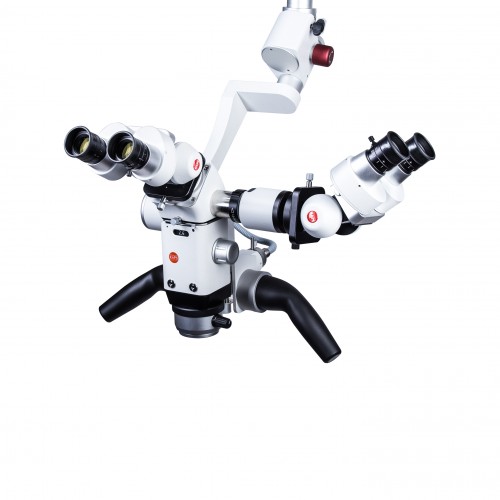

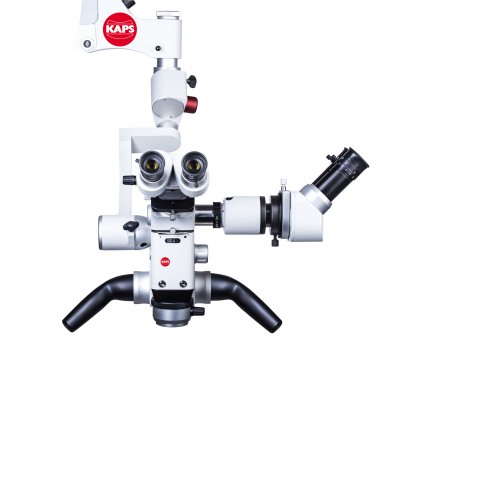

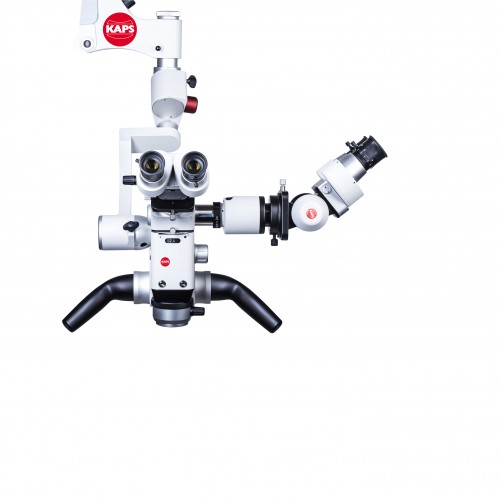

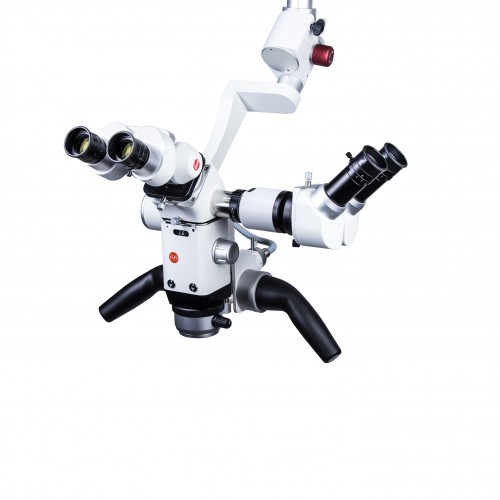

Το σύστημα συμπαρατήρησης είναι απαραίτητο σε όποιο χειρουργό θέλει άμεση συνεργασία με τον βοηθό του. Η χρήση του εκτιμάται ιδιαίτερα κατά το χειρισμό του μικροσκοπίου σε απαιτητικές επεμβάσεις υπό μεγάλη μεγέθυνση ή όταν η διατήρηση της αποστείρωσης του πεδίου είναι ζωτικής σημασίας ή ακόμα για εκπαιδευτικούς σκοπούς, προκειμένου να γίνει άμεση εκπαίδευση ενός νέου ιατρού.
Με το σύστημα αυτό ο βοηθός έχει άμεση επαφή με ό,τι βλέπει και ο χειρουργός και μπορεί να γίνεται η εργαλειοδοσία χωρίς χρονοτριβή και στο σημείο που πρέπει
Το σύστημα συμπαρατήρησης μπορεί να προστεθεί και στο μέλλον οποιαδήποτε στιγμή σε όλες τις εκδόσεις του μικροσκοπίου KAPS 1100-1450

Στην Οδοντιατρική η χρήση του μικροσκοπίου στην οδοντική χειρουργική άλλα και σε κάθε εφαρμογή που περιλαμβάνει χρήση περιστροφικών εργαλείων (αερότορ-μικρομότορ) λερώνει τον αντικειμενικό φακό με ρινίσματα ιστού.

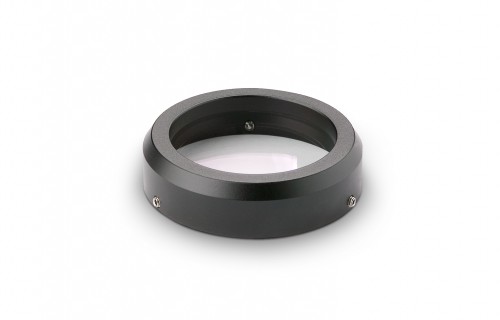

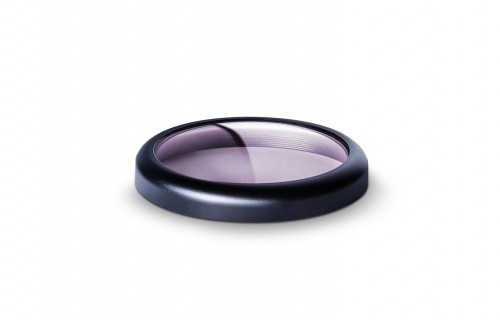

Για την καλύτερη προστασία του χρησιμοποιείται ένα προστατευτικό παράθυρο που τοποθετείται εύκολα ακόμα και από τον ίδιο τον Οδοντίατρο πάνω στον φακό. Το παράθυρο αυτό έχει υποστεί ειδική επεξεργασία με πολλαπλές αντιανακλαστικές επιστρώσεις για να μην επηρεάζει τη διακριτική ικανότητα του μικροσκοπίου και να μην χαράζεται εύκολα.

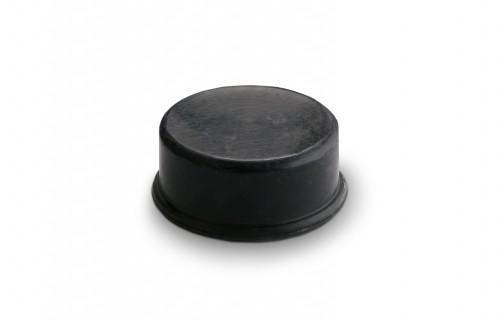

Για την διατήρηση της ασηψίας κατά την διάρκεια του χειρουργείου, μπορεί να χρησιμοποιηθεί το ειδικό σετ καλυμμάτων σιλικόνης. Τα καλύμματα σιλικόνης μπορούν να αποστειρωθούν σε υγρό κλίβανο και να καλύψουν όλα τα σημεία επαφής του χειρουργού με το μικροσκόπιο. Συγκεκριμένα καλύπτονται:

• Οι χειρολαβές του μικροσκοπίου
• Οι ρυθμιστές της μεγέθυνσης
• Ο ρυθμιστής της μικροεστίασης
• Ο ρυθμιστής της έντασης του φωτισμού

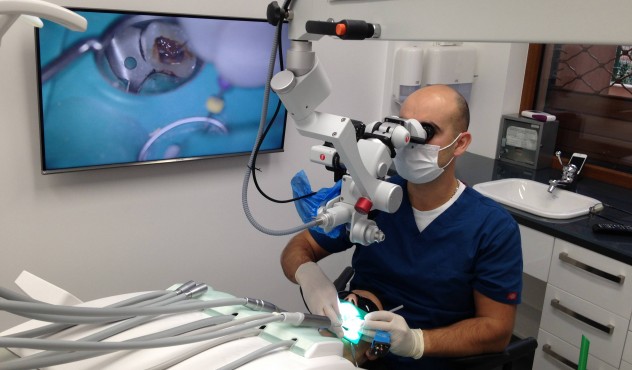

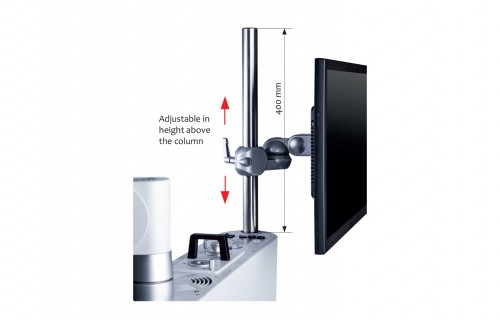

Για την ανάρτηση οθόνης στον περιστροφικό βραχίονα του μικροσκοπίου, ώστε να είναι εύκολα ορατή η εικόνα από την κάμερα, μπορούμε να χρησιμοποιήσουμε το ειδικό σύστημα ανάρτησης οθόνης το KAPS. Το σύστημα αυτό περιλαμβάνει :

• Έναν άξονα που συνδέεται στην προέκταση της κολώνας του μικροσκοπίου
• Σύστημα VESA για την τοποθέτηση της οθόνης 22-24’’
